威泰克斯原裝FC-40短波天調安裝方法
發布者：易達瑞康 發布時間：2019年04月08日標簽：
4433人瀏覽過
威泰克斯原裝FC-40短波天調安裝方法
FC-40原裝天調的具體安裝方法取決于天線的類型和安裝地點。FC-40天調和天線之間用饋線連接。
以下圖式描述了FC-40在3種特殊地點的安裝方法。
當短波電臺固定使用時[即固定放置某點不移動]，可以用U形卡將FC-40天調安裝在平面固體上，如圖一中的平面木板；

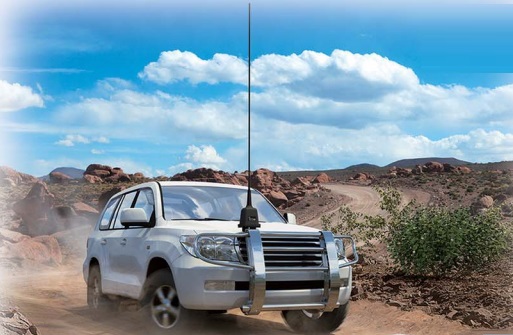

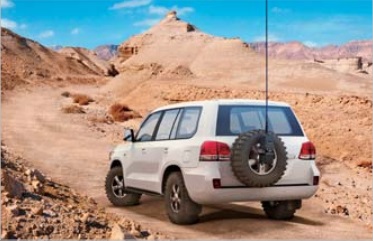

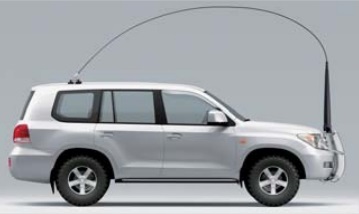

當短波電臺在移動中使用時，可以用卡扣或自拱螺絲將FC-40安裝在車廂內。天調安裝的位置要盡可能的靠近天線的固定點。注意，如果想減小天氣對天調的影響，天調好水平位置固定。
安裝好天調后，用饋線把FC-40和天線連好，再用饋線把FC-40和短波電臺面板上的CAT/LINEAR插孔連接好。
以下文字是FC-40天調安裝過程中需要注意的事項：
○FC-40天調的饋線接口向下[減少饋線口進水的可能]
○FC-40天調和短波電臺之間的連接電纜的電纜頭和電纜之間的連接處需要用防水膠袋
○天調的接地線[單極的]要盡可能的短；協調器終端和它與天線
○如果短波電臺和天調之間的饋線有可能受到重壓，需要給它加上寬松的環形保護罩
技術參數
頻率范圍：1.8----54MHz [ ]
7-------54MHz [配YA-007 2.5米短波鞭狀天線]
輸入阻抗：50歐
大功率：100瓦
需配的鋼絲規格：2.0:1 或更小比例的［ ］
發射功率：4---60瓦
發射時間：８秒
調諧信道：200信道
所需電壓： 13.8Ｖ
外形尺寸： ２２８＊１７５＊５５mm
重量 ： 1.2kg
