北京易達瑞康通訊科技有限公司 曹萬朝 趙欣欣

一 初識IC-FR5000/FR6000數字中繼臺
    見到IC-FR5000/FR6000數字中繼臺的眼就留下了深深的印象。它簡潔的前面板設計，靈巧的機身和只有采用大批量工業自動化生產才能做到的精鑄19英寸標準安裝前面板和其恰到好處的外殼嵌入式設計縫都盡顯大家風范（見下圖）。和如今市場上常見的體積大，重量重的大功率模擬中繼臺相比不能不使人刮目相看，急于研判究竟。

二 性能測試
    不同于其它無線市場，如INTERNET和流行的蜂窩網絡，窄帶技術是陸上移動通訊領域發展的方向，已成為下一代數字通訊的標準之一。IC-FR5000/FR6000數字中繼臺采用FDMA和6.25KHz窄帶數字通訊技術，可以直接進行6.25KHz的窄帶通信，成倍提高頻譜利用率，增大系統通訊容量，改善通訊效果，真正實現數模兼容并平滑過渡到全數字通訊系統。

    A 工作頻段及功率：IC-FR5000/FR6000數字中繼臺分別是V/U全段機。V段工作頻率136MHz---174MNz；U段工作頻率分400MHz---470MHz和450MHz---520MHz。測試發現在全頻段范圍內接收靈敏度符合設計指標，在電源供電穩定的情況下，輸出端口發射功率可達50W同時功率可方便的調至5W。與目前市場上常見的分段大功率模擬中繼臺相比不僅使用戶省去了選擇頻段范圍（高低段）的煩惱。

    該機在發射和接收模式上的設計可謂匠心，采用模擬接收和發射；混合接收模擬發射；混合接收數字發射和數字接收與發射四種形式，完整地涵蓋了多種通訊形式的可能情況，真正實現了目前大多數系統是模擬應用的實際需求，并為用戶向數字化過渡提供無縫解決方案如下圖示。

    B模擬及數字信令方面：在信令處理方面，秉承ICＯＭ對講通信系統的一貫特點，在模擬信令方面支持CTCSS/DTCSS 單音靜噪功能;支持5—TONE系統對中繼臺下行信號的啟動停止控制；支持DTMF編解碼功能，從而實現對中繼臺的遠程無線控制，如遙斃，等。在數字信令上采用了RAN（ＲＡＤＩＯ　ＡＣＣＥＳＳ　ＮＵＭＢＥＲ）數字分組技術實現靜音控制，防止同頻干擾，具備數字化的個呼，組呼，全呼和數字加密功能。

    作為數字中繼臺其在調度功能上的設計更具人性化。當在私線分組應用中，通過對PTT優先級和發射信令選項的設定，可實現中繼臺在工作中通過手咪隨時對呼入的組進行插話指揮和在空閑時按編程時預設置的特定小組發送指揮命令。

C 優異的ACC端口設計
標配D-SUB25 接口支持連接中繼臺控制器或其它外接設備。具有依據接收模擬或數字信號分別在不同ACC不同針腳上分別輸出相應控制信號控制目標設備。

三 應用案例
1．常規模擬系統應用
中繼臺基本的功能是擴大移動終端的通訊范圍，實現大區域覆蓋。

    FR5000/FR6000 兼容目前市場上常用的模擬中繼臺的功能，其具有的CTCSS/DTCSS私線分組表，5—TONE和DTMF編解碼性能以及完善的ACC控制端口使其適應于復雜的模擬中繼系統應用，并能很好的滿足用戶對遠程控制如遙斃，增值服務的要求，為以后系統的數字化打下了基礎。

2．數模系統應用方案
    A方式： 數模系統共用一個數字中繼臺，數字對講機和模擬對講機分別通過中繼臺實現中繼通訊，但數模對講機相互之間不能互通。系統既發揮了數字對講機的優點，又自然實現了數模對講機的分組通訊。
該性能利用了FR5000/FR6000 的智能化設計即在混合接收模式下中繼工作中發射的下行信號模式同上行信號模式的跟隨特性。

    B方式：數模對講機共用一個中繼臺，真正實現數模兼容，實現一呼百應。

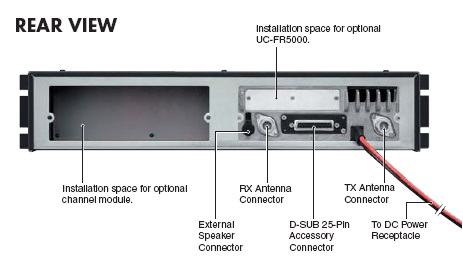

    FR5000/FR6000的獨到設計之處是其預留了射頻擴展模塊的安裝空間，為多信道共用和系統應用時性能升級提供了后續空間。在安裝射頻擴展模塊和進行相應設置及控制連接后，實現數模對講機互通共用，下圖所示為擴展模塊的安裝過程及組網示意圖。

3、數字系統應用
系統采用全數字對講機，通過FR5000/FR6000數字中繼臺實現大區制通訊。只需在編程中更改中繼臺收發模式，實現全
數字高品質語音，數據通訊。

4、IDAS數字集群系統的應用
FR5000/6000數字中繼臺加裝選件板UC-FR5000中繼/網絡控制選件板，同時安裝射頻擴展模塊UR-FR5000/6000和天饋系統等控制附件，可實現IDAS數字集群系統功能。

    控制中心對中繼臺遠程WEB配置方式和IP網絡控制性能的提升是其亮點 ，并且隨著日本ICOM公司開發網絡專用軟件的支持終可實現通過IP網絡的遠距離通訊。

四 總結
    通過以上介紹，顯而易見ICOM IC- FR5000/FR6000 數字中繼臺除具備常規模擬中繼臺的多信道，大功率，多亞音表等優良性能外，其適合大眾現在和未來要求的多種數模工作模式的設計和可選擇安裝的中繼/網絡控制板選件都是其作為目前較高性價比的數字中繼臺的亮點和在未來很長時間內不落后的標志。

2009-5-8
