IC-F3008 /F4008 調頻手持臺使用報告
北京易達瑞康通訊科技有限公司 曹萬朝

一 初識IC-F3008/F4008調頻手持臺
    繼日本ICOM 株式會社推出IC-F5028H/F6028H調頻車載臺后，依計劃公司將在今年3月份在中國市場推出了一代模擬頻手持對講機IC-F3008/F4008.
    回顧以往，各大進口機因性能穩定，但價格偏高等原因一直占據對講機的中，市場，而讓用戶買得起，用的舒心并兼有多種實用功能的進口對講機卻很少。
    如今日本ICOM 株式會社將要推出的此款調頻手持對講機IC-F3008/F4008大的優點就是它是一款讓用戶能買的起，用得好，功能全的中價位對講機。就目前來講，推廣此款對講機的意義在于大力普及國內快捷通訊方式的廣泛應用，大限度的提高辦事效率，創造通訊快速發展的傳奇。
    見到IC-F3008/F4008對講機的印象就是該機不同于ICOM 公司以往的外觀設計風格，整體采用了大旋鈕，寬按鍵，大電池的設計理念，表面更是采用了微皺防滑處理，從而使該機不僅操作使用方便容易，即使在雨淋，帶手套等情況下也不易滑脫。據介紹由于它采用了低耗的FET設計和大容量電池BP-265 2000mAh的選用，使該機工作時間長達20小時，即使采用BP-264也達14小時之久（符合TX:RX:STANDBY=5:5:90;POWER SAVE:ON）。

二 性能測試和優點掃描
    模擬調頻電臺以其技術成熟，性能穩定，價格合理，一直占據通訊機市場絕大部分市場份額。可以說IC-F3008/F4008對講機正是吸取了公司以往手持臺的優點，全面提升其系統應用性能和用戶對功能實用性的需求，滿足用戶在多種信令系統中的應用和復雜環境的需求。現將主要介紹一二，以便廣大用戶選擇。
    A 工作頻段及功率：IC-F3008/F4008對講機分別是V/U全段機。V段工作頻率136MHz---174MNz；U段工作頻率分400MHz---470MHz;450MHz---520MHz。測試發現在全頻段范圍內接收靈敏度符合設計指標，在電源供電穩定的情況下，輸出端口發射功率在VHF段 可達5W同時功率可方便的調至1W。與目前市場上常見的F11/F21分段手持機相比省去了用戶選擇頻段范圍（高低段）的煩惱。
    更值得一提的是該機改善了其在噪聲環境中的適應性。首先它采用了BTL音頻放大電路，輸出音頻功率達800mW（12歐姆負載）, 同時相應采用的喇叭尺寸也達45mm（一般為36mm）使其輸出的聲音洪亮而清晰。
    B增加機子實用功能和多種功能的優化設計：
    該機一改過去新機需靜噪設置的麻煩，在v2.0 以后版本實現靜噪默認（2級）設定，一般應用不再需要單獨進行靜噪設定；增加自臺報功能，啟動報音（Siren）以示相關人員，當然也可啟用跟蹤盯梢( Surveillance)功能進行無聲偵察，確保相關人員。
    進一步完善了緊急報（Emergency）功能的設置，并增加了獨立工作者提醒及超時自動緊急報功能。相關重要功能及其主要設定如下。

C MDC1200 PTT ID 的實現方法
IC-F3008/F4008對講機在完善的2/5音信令的基礎上增加了MDC1200的PTT ID功能 ，使其使用范圍更廣泛，兼容性好。
1.首先要在MODEL下選擇PMR工作模式。

2.在Memory CH/free 與相應信道選擇PTT　ＩＤ　的工作方式和信令形式如下：

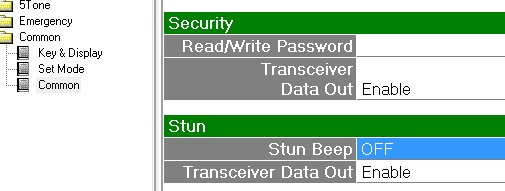

3.在COMMON/COMMON選擇MDC1200 形式的PTT ID號：如012

這樣，當用戶按下PTT講話時，可先發射自己的身份碼，以方便系統識別和管理。
三 應用案例
1．常規模擬中繼通訊系統中的應用
大家知道，在有中繼臺組成的大區域覆蓋系統中手臺的通訊距離將會得到較大改善，從而在程度上彌補了手臺直通距離近的缺點。在城市化進程加快的現在，尤其是在高樓林立的大城市和樓宇覆蓋系統中IC-F3008/F4008對講機將會得到應用。

常規中繼通訊系統系統框圖

     IC-F3008/4008調頻手持臺兼容了目前市場上常用的DTMF,2/5音和摩托羅拉的MDC1200信令系統，并且具有出眾的工作（緊急報，緊急提醒和跟蹤）性能和較高的性價比，并因此會成為眾多應用系統中用戶未來投資管理的品種。
    2．在具有遙斃，恢復和遠程控制系統中的應用。
    隨著通訊機在大中城市的普及和在國防等重要部門的廣泛應用，對所屬各單位對講機的調度管理已成為對講機應用中重要應用功能之一。例如在中繼系統中有很多不同類型的用戶，對他們的有效管理是系統正常運營的條件之一。對不服從管理或惡意欠費的用戶可進行先行通知，而后遙斃使其無法使用對講機，等完成相關處理后可遠程恢復對講機的使用（恢復）。新型IC-F3008/4008對講機所配的5音信令系統可很好的滿足相應功能。如下簡圖所示為簡單示意圖。

遙斃/恢復簡單示意圖

IC-F3008/4008調頻手持臺利用5音功能實現遙斃，恢復的簡單設置如下：
A:首先在MODEL中選擇PMR 工作模式。

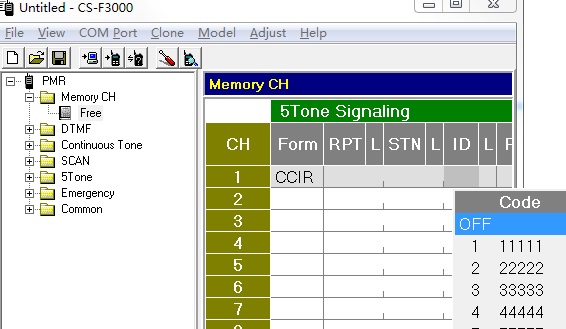

B: 在設置工作頻率和靜噪等級后在信道設置屏幕按下圖選擇，其中行為利用5音功能實現遙斃，恢復的信道，行為常規方式工作信道供用戶比較。

C: 在5音接收設置中，ch1 中輸入本機遙斃碼如 60544；在ch2中輸入恢復碼，如60566；并設定相應功能如下：

    通過以上設置，當對講機收到作用于自己的5音碼時，即完成相應動作，實現相應功能。
四 總體概括
    通過以上介紹，顯而易見ICOM IC-F3008/4008是一款具有設計人性化，功能全，性價比高的調頻手持電臺，而大電池具有的長待機時間；大喇叭發出的宏亮聲音和多種實用功能則是其大特點。細心的用戶會發現如果把它和剛剛推出的大功率調頻車載臺IC-5028H/F6028H配合使用，將會是一種不錯的高性價比的組合選擇，很值得進一步研究開發相關功能和在多個領域推廣應用。

2010-2-23
